[拆拆看]谷歌Nexus 7零组件详细分析

在6月底举行的2012年度Google I/O大会上，该公司正式发表了7吋平板电脑Nexus 7(参阅国际电子商情图集：Google Nexus 7，嘿嘿，拆啦 - 谷歌Nexus与iPad的差距仅仅1mm？！)；这款平板还没上市，UBM旗下的拆解分析机构TechInsights已经迫不及待地先把它大卸八块，并在里面发现了一些在高端消费电子装置内不常见的元件；以下是该机构分析师Allan Yogasingam的文章，请读者们先睹为快！



Google最近终于推出第一款自有品牌的平板电脑Nexus 7，定价199美元，直接与亚马逊的Kindle Fire对打；该款装置使用最新版的Android 4.1平台，代号Jelly Bean。而与Kindle Fire类似，Nexus 7的规格不逊于其他平板电脑，具备了丰富的应用程序库，可从Google的Android Market取得。





拆解前，Nexus 7包装与配件




亚马逊在去年推出第一款200美元以下的平板电脑Kindle Fire，震撼消费电子市场；有不少人对这家线上商店业者进军电子产业的行动质疑，但也有人认为这是明智之举。藉由其多样化的数字内容商品，亚马逊得以与市场领导业者苹果分庭抗礼。



结合了亚马逊电子书、音乐、电影，以及低价格、高性能的优势，Kindle Fire成为市场抢手货；根据市场研究机构IDC的统计，2011年Kindle Fire出货量超过600万台，让亚马逊成为全球第二大平板电脑供应商，市占率达16.8%。



但很奇怪，很少有公司尝试复制亚马逊的成功经验，大多数平板电脑供应商仍在尝试与苹果竞争，推出一些在规格上与iPad近似、或是更高的产品；而且这些产品仅有少数低于400美元。也许只有一家公司── Google ──所拥有的资源与内容，足以推出一款能跟Kindle Fire对抗的平板电脑。



Google推出的第一款自有品牌手机Nexus One是由HTC代工，也是该公司第一款直接对消费者零售的产品。Nexus One也是其他Google装置包括Nexus S、Nexus ONE与Galaxy Nexus的范本；以上产品都是Google与电子设备大厂合作推出，主要目标是推广其自行开发的用户介面，以及针对个别设备优化的Android操作系统



Nexus 7配备7吋显示器，结合高端处理器、丰富的应用程序，以及优化的4.1版Android平台Jelly Bean，再加上8GB机种定价仅199美元，让Google有机会在平板市场一鸣惊人；据了解，预购Nexus 7的消费者十分踊跃。如果Google这次成功了，竞争压力将促使苹果也推出7吋屏幕的iPad，虽然迷你版iPad是已故苹果CEO乔布斯并不赞成的。

Nexus 7采用Nvidia的四核Tegra 3处理器，内建1GB RAM，有储存容量8GB与16GB两种选择。Tegra 3抢到的第一个设计案是华硕(ASUS)的变形平板Transformer Prime，并因此赢得更多客户，根据我们的IRIS统计资料，目前至少已经进驻5款产品，包括最新的微软平板电脑Surface。





揭开Nexus 7神秘的后盖






将Nexus 7分成前后两半，内部主要零件现身！






Nexus 7背盖内侧的电路板以及一些屏蔽罩






Nexus 7前半部内侧的PCB板以及LCD触控屏幕


Tegra 3是一款1.3GHz的低功耗SoC，也号称是首款在CPU与GPU都采用四核的移动应用处理器；该芯片的可变对称多重处理(Variable Symmetric Multiprocessing，vSMP)技术，能在执行耗电量较低的任务时，只使用一个低功率的内核。





将主PCB周围的的铜箔移除






Nexus 7的3.7V、4325mAh、16Wh锂聚合物电池背面，新普科技生产






揭开Nvidia Tegra 3应用处理器的面纱


E ink旗下HYDIS所生产的显示器(背面)特写






拆卸Nexus 7的扬声器






Nexus 7扬声器特写


移除金属屏蔽的主PCB板






将主板从Nexus 7上半部移除






将主板与机体分离


主板背面特写，上有各种屏蔽罩






移除了金属屏蔽的主板正面（点击查看大图）






移除了金属屏蔽的主板正面（点击查看大图）


在Nexus 7内部芯片供应商中，包括常见的Maxim──提供主要的电源管理芯片(MAX77612A)，以及也供应电源管理相关元件的TI；Hynix则是2Gb DDR3 SDRAM模组的供应商。此外该装置内部还发现了由SanDisk/Toshiba代工的金士顿(Kingston) 8Gb存储器模组，恩智浦半导体(NXP)提供的NFC模组PN65；后者最近也出现在三星的新手机Galaxy S3中。



博通(Broadcom)也供应了重要元件，包括802.11n芯片BCM4330、整合GPS接收器的蓝牙无线收发器芯片BCM4751；BCM4330是与AzureWave的802.11n Wi-Fi/蓝牙/FMAW-NH665搭配。而较不常在平板电脑内见到的芯片供应商品牌，是台湾的义隆电子(ELAN Microelectronics)，该公司为Nexus 7提供触摸屏幕控制器；义隆过去大多是为中国本地的手机品牌提供控制器芯片，Nexus 7可说是一张罕见的大订单。



关键组件清单



●NVIDIA Tegra 3 – 四核移动应用处理器



●海力士H5TC2G83CFR – 2Gb DDR3 SDRAM内存



●金士顿KE44B026BN/8GB – 8GB内存模组



●Realtek (RMC) ALC5642 – 瑞昱音频编解码器+耳机放大器



●Maxim MAX77612A – 电源管理IC



●Texas Instruments TPS63020 – TI降压-升压型转换器



●Fairchild FDMC6675BZ – 飞兆P沟道功率MOSFET



●Texas Instruments SN75LVDS83B – TI LVDS串行器



●ELAN Microelectronics eKTF3624BWS –义隆电子电阻式触摸屏控制器



●ELAN Microelectronics eKTH1036BWS –义隆电子电阻式触摸屏控制器



●Broadcom BCM4751 – 博通集成单芯片GPS接收器



●InvenSense MPU-6050 – InvenSense六轴(陀螺仪+加速度)MEMS器件



●AzureWave AW-NH665 – 海华802.11n WiFi/蓝牙/收音机模块



●NXP Semiconductor PN65 – 恩智浦安全NFC模块

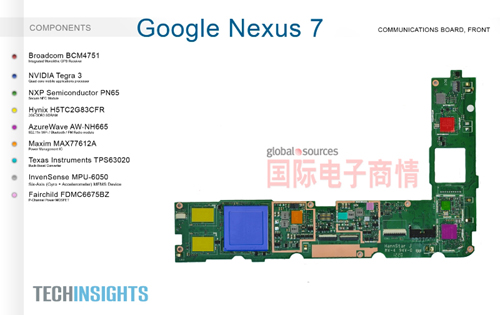

主正面特写，上面的重要零组件一览无遗（点击查看大图）

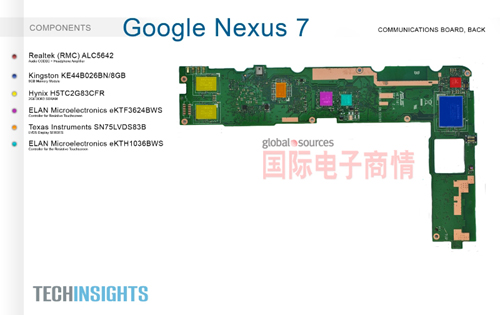

主背面特写（点击查看大图）


移除了主板的前半部机体






准备开始拆解触控屏幕






将显示器的边框移除


HYDIS生产的显示器特写






HYDIS显示器上面的标识条码特写






将显示器从机体分离


进一步拆解前半部机体






将金属屏蔽移除






软性连接器与触控屏幕主要零组件特写






与保护玻璃分开了的触控屏幕
